Аппаратура отображения и протоколирования (АОП)

Аппаратура отображения и протоколирования АОП используется в АСУЗ РУ, как сервисная и предназначена для сбора, хранения и вывода информации,
получаемой из аппаратуры АСУЗ РУ: АКНП, АЗТП, АЛОС, АФАК, АРОМ, АРМ, АСП и АРС. Она обеспечивает: — прием дискретной информации из аппаратуры
АКНП, АЗТП, АЛОС, АФАК, АРОМ, АСП, АРС и АРМ и представление ее на дисплеях в виде слайдов;
- хранение, архивирование и обработку информации;
- вывод оперативной информации по АКНП и АЗТП на дисплеи, размещаемые на БЩУ;
- вывод информации о состоянии оборудования АСУЗ РУ, включая результаты контроля и диагностики на дисплей персональной ЭВМ типа IBM, размещаемый в помещении СУЗ;
- передачу информации на верхний уровень АСУТП АЭС.

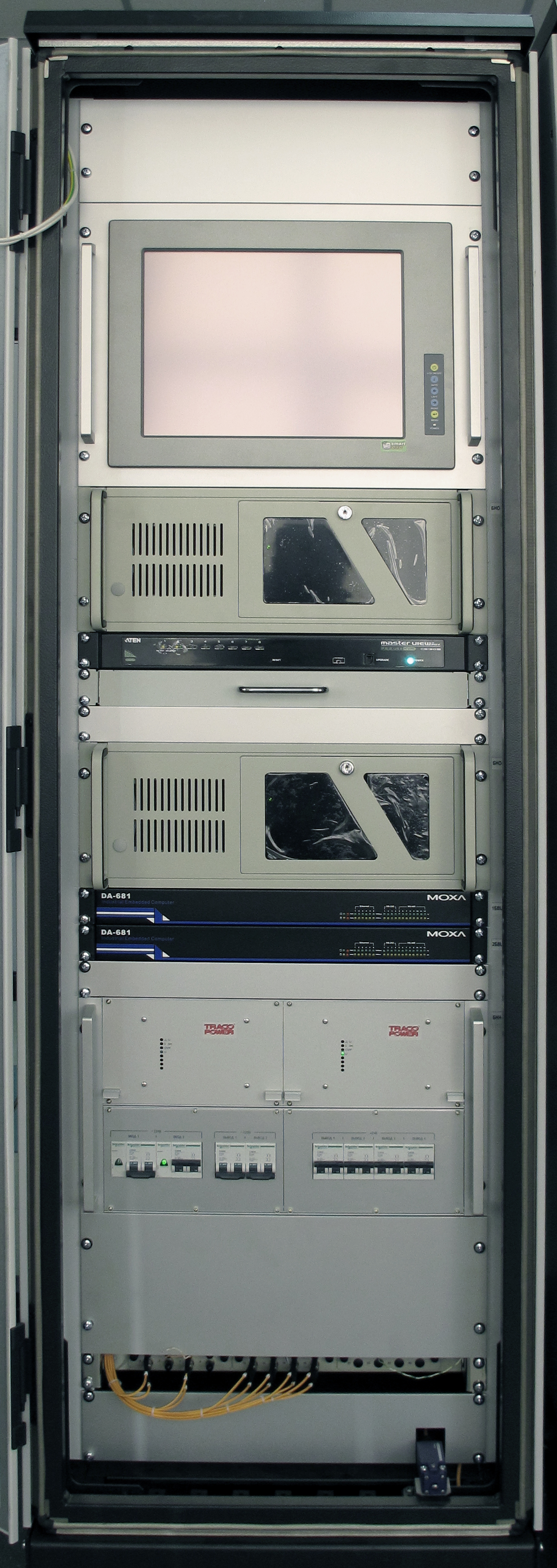

В состав комплекта аппаратуры АОП входят:

- устройство сбора информации (УСИ);
- промышленный IBM — совместимый компьютер с клавиатурой, печатающим устройством и дисплеем;
- устройство управления цветными дисплеями с клавиатурой;
- цветной дисплей (один или два);
- программное обеспечение АОП.
Информация, поступающая от аппаратуры АСУЗ РУ, хранится в АОП и промышленном компьютере в реальном времени не менее 30 мин.
Связь блоков с микро-ЭВМ осуществляется через унифицированный интерфейс.
Прием частотной и дискретной информации осуществляется по гальванически развязанным входам.
