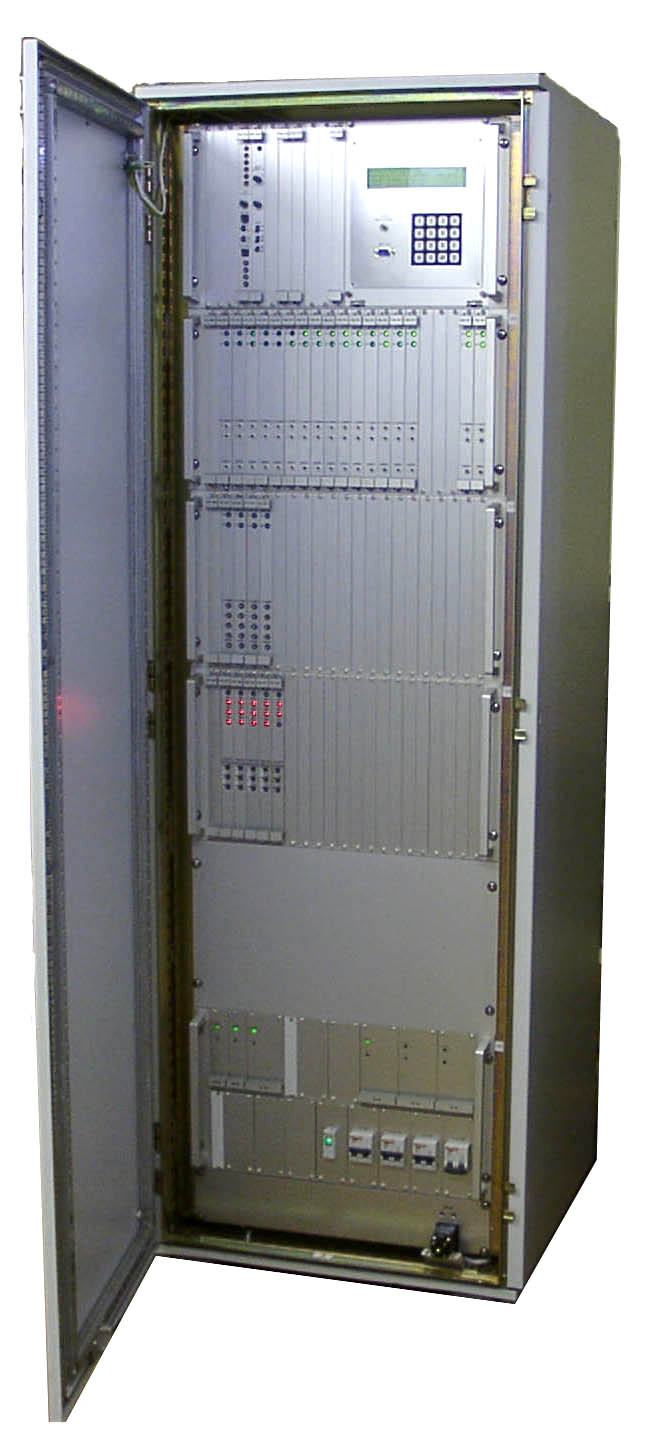

Аппаратура защиты по технологическим параметрам (АЗТП)

Аппаратура Защиты по Технологическим параметрам (АЗТП) формирует аварийные сигналы при отклонении значений технологических параметров реакторной установки за допустимые пределы и осуществляет обработку и представление информации о контролируемых параметрах на пульте оператора. Входной информацией АЗТП являются сигналы от датчиков контроля технологических параметров. Выходная информация поступает в систему аварийной защиты реактора и оператору на блочный щит управления.

Аппаратура обеспечивает:

- сравнение текущих значений технологических параметров, представленных в форме унифицированных сигналов постоянного тока (0-5) мА или (4-20) мА, и сигналов напряжения от термоэлектрических преобразователей (ТЭП) ХК68 или ХА68 с номинальными статистическими характеристиками преобразования, с заданными аварийными уставками и формированием дискретных сигналов о выходе технологических параметров за пределы уставок по 90 и более точкам контроля; — формирование сигналов по вычисляемым параметрам, например, «запас до кипения» и др., сравнение с заданной аварийной уставкой и формирование дискретных сигналов, о выходе параметров за пределы уставок; — поканальное задание уставок;
- задание зоны возврата (гистерезис) при формировании дискретных сигналов;
- представление информации о запасе до аварийных уставок на оперативном дисплее в аналоговой форме в виде гистограмм по основным контролируемым каналам;
- выборочное цифровое представление информации о текущем значении контролируемого параметра и соответствующем значении аварийной уставки в устройствах накопления и обработки информации;
- формирование и выдачу на пульт оператора сигналов исправности, проверки и обобщенных сигналов превышения заданных уставок от каждого устройства накопления и обработки информации;
- автоматический и ручной контроль исправности каждого канала.
